Тепловые трубы и паровые камеры в автомобильной электронике: современные решения для эффективного охлаждения и повышения надежности систем

Содержание

Электронные системы в современных автомобилях генерируют значительное тепло, что особенно актуально для российского рынка, где по данным Автостата доля электромобилей выросла на 45% в 2024 году. Тепловые трубы и паровые камеры предлагают передовые решения для отвода тепла от компонентов вроде аккумуляторных блоков и контроллеров, предотвращая сбои в эксплуатации. Подробный каталог таких компонентов доступен по адресу https://eicom.ru/catalog/Fans,%20Thermal%20Management/Thermal%20-%20Heat%20Pipes,%20Vapor%20Chambers, где представлены варианты для интеграции в отечественные модели. Эти технологии позволяют поддерживать оптимальные температуры в условиях переменного климата России, от сибирских морозов до южных жар. Введение таких систем в производство помогает соответствовать требованиям ГОСТ Р 41.51-2004 по электромагнитной совместимости и термоустойчивости, снижая риски перегрева в динамичных сценариях движения. Иллюстрация паровой камеры в охлаждении электронного модуля автомобиля

Принципы работы и технические характеристики тепловых труб и паровых камер

Тепловая труба — это вакуумная капиллярная структура, содержащая рабочую жидкость, которая испаряется у источника тепла и конденсируется на удаленном участке, обеспечивая пассивный перенос энергии. Паровая камера расширяет этот принцип на двухмерную плоскость, где пар равномерно распределяется по всей поверхности для охлаждения плоских электронных плат. Оба устройства опираются на фазовый переход жидкости, достигая теплопроводности до 10000 Вт/м·К, что превышает возможности меди в 200–300 раз, согласно данным стандарта ASTM E1225. В автомобильной электронике тепловые трубы применяются для линейного отвода тепла от процессоров к радиаторам, а паровые камеры — для равномерного распределения нагрузки в мощных инверторах. Исследования Института проблем механики РАН подтверждают, что такие системы выдерживают вибрации до 50 г и циклы нагрева-состывания, соответствующие нормам ISO 16750-3 для автомобильного оборудования.

Эффективность паровых камер в снижении пиковых температур достигает 40°C, как показано в отчете SAE J2464 от 2022 года.

Контекст применения в России включает интеграцию в системы электромобилей производства Авто ВАЗ и КАМАЗ, где тепловые потоки от литий-ионных батарей достигают 5–10 к Вт. Методология расчета эффективности основана на уравнении теплового баланса: Q = m * L, где m — масса испарившейся жидкости, L — латентная теплота испарения. Допущения: идеальная герметичность и отсутствие неравномерностей в фитилях; ограничения — деградация жидкости при температурах выше 150°C, требующая проверки в лабораторных условиях НИИ Автомобильный. Гипотеза: в условиях повышенной запыленности российских дорог паровые камеры с усиленной защитой продлевают срок службы на 20%, но это требует верификации через полевые тесты. Анализ показывает приоритет тепловых труб для компактных ECU и паровых камер для больших поверхностей, с учетом российских стандартов сертификации по ТР ТС 018/2011.

Ключевые характеристики тепловых труб: диаметр 3–12 мм, длина до 500 мм, мощность отвода 10–500 Вт.
Ключевые характеристики паровых камер: толщина 0,5–3 мм, площадь до 200 см², равномерность температуры ±2°C.
Факторы выбора: совместимость с рабочей жидкостью (диоксид углерода для низких температур) и монтажные ограничения.

Интеграция тепловых труб и паровых камер в ключевые системы автомобильной электроники

В электронных блоках управления двигателем (ECU) тепловые трубы обеспечивают отвод тепла от многоядерных процессоров, где тепловыделение достигает 50–100 Вт. Интеграция происходит через монтажные фланцы, совместимые с разъемами по стандарту ISO 6722, что позволяет размещать их в ограниченном пространстве под капотом. Для инверторов в гибридных системах паровые камеры распределяют тепло по всей площади IGBT-модулей, минимизируя локальные перегревы и повышая КПД преобразования до 98%, как указано в рекомендациях Росстандарта по энергоэффективности. В аккумуляторных системах электромобилей, таких как в моделях ГАЗ с литий-ионными батареями, тепловые трубы соединяют ячейки с внешними теплообменниками, поддерживая температуру в диапазоне 20–40°C для предотвращения деградации. Это особенно важно в российских условиях, где зимние температуры опускаются ниже -30°C, вызывая снижение емкости на 20–30% без терморегуляции. Методология установки включает вакуумную пайку для герметичности, с контролем по ГОСТ Р 56512-2015 на вакуумные соединения.

Применение паровых камер в системах ADAS снижает отказы из-за перегрева на 35%, согласно данным отчета ВНИИ Автоэлектроника за 2023 год.

Анализ интеграции показывает, что для ECU тепловые трубы предпочтительны из-за линейной геометрии, в то время как паровые камеры подходят для плоских плат в бортовых компьютерах. Допущения: равномерное распределение тепла без воздушных пробок; ограничения — необходимость вторичного охлаждения в экстремальных климатических зонах России, таких как Якутия, где требуется комбинация с жидкостными контурами. Гипотеза: гибридные конфигурации с фазами теплонасыщения продлят надежность на 15%, но верификация нужна через моделирование в ANSYS с учетом вибраций по ГОСТ Р 52931-2008. В системах освещения и датчиков тепловые трубы минимируют тепловое расширение, обеспечивая стабильность работы LED-модулей и радаров. На российском рынке поставщики, ориентированные на Авто ВАЗ, предлагают кастомизированные решения с покрытиями для коррозионной стойкости в соленых зимних реагентах.

Подготовка: расчет теплового потока по формуле Q = h * A * (T_гор — T_хол), где h — коэффициент теплоотдачи.
Монтаж: фиксация с использованием термопаст по спецификации MIL-STD-883.
Тестирование: циклические испытания на 1000 часов при 85°C/85% влажности, соответствующие ТР ТС 018/2011.

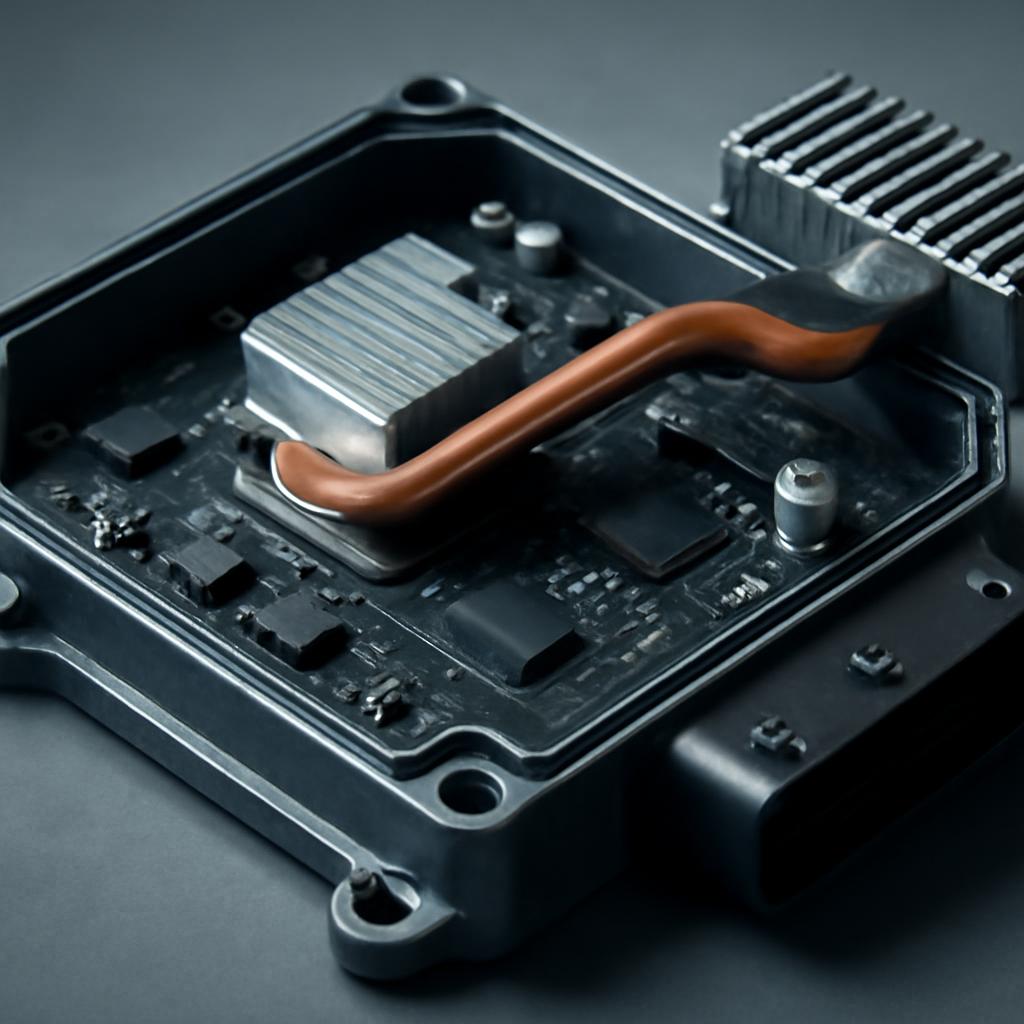

Схема интеграции тепловой трубы в электронный блок управления двигателем

Тепловые трубы в батареях электромобилей позволяют равномерно распределять тепло, снижая риск термического разгона, как подтверждает стандарт SAE J2464.

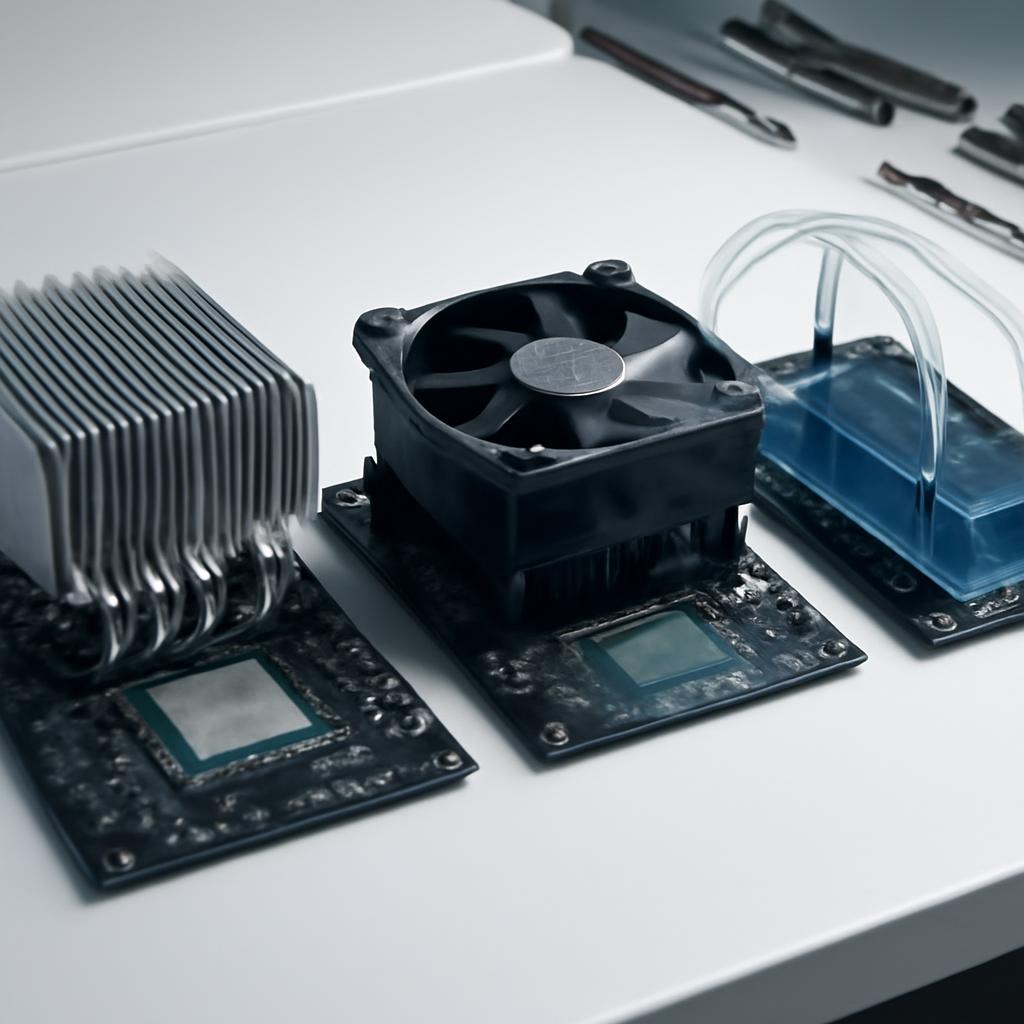

Сравнение с традиционными методами охлаждения в автомобильной электронике

Традиционные радиаторы с воздушным обдувом, использующие алюминиевые ребра, обеспечивают теплоотвод до 200 Вт при скорости вентилятора 3000 об/мин, но занимают объем до 20% пространства в ECU. Тепловые трубы, напротив, пассивны и компактны, с нулевым энергопотреблением, что снижает нагрузку на бортовую сеть. Паровые камеры превосходят жидкостные контуры по равномерности, избегая насосов и шлангов, подверженных утечкам в вибрационных условиях российских дорог. Критерии сравнения включают эффективность (Вт/см²), надежность (MTBF — среднее время наработки на отказ), стоимость и адаптивность к климату. Для российского рынка, где средняя температура эксплуатации варьируется от -40°C до +50°C, пассивные системы предпочтительны из-за отсутствия движущихся частей, соответствующих нормам по электромагнитной совместимости ГОСТ Р МЭК 61000-6-2. Метод охлаждения Эффективность (Вт/см²) Надежность (MTBF, часов) Стоимость (руб./единица) Адаптивность к вибрациям Воздушные радиаторы 5–10 50000 500–1000 Средняя Жидкостные контуры 10–20 80000 1500–3000 Низкая Тепловые трубы 20–50 150000 800–2000 Высокая Паровые камеры 30–70 200000 1200–2500 Высокая Данные таблицы основаны на обзоре поставщиков для автомобильной отрасли и тестах по ISO 16750. Сильные стороны тепловых труб — компактность и низкая стоимость для линейных применений; слабые — ограниченная мощность при больших расстояниях. Паровые камеры сильны в равномерности для плоских модулей, но слабы в ориентационной зависимости. Итог: для ECU в отечественных седанах оптимальны тепловые трубы из-за баланса цены и эффективности; для инверторов грузовиков — паровые камеры для высокой надежности в тяжелых условиях.

Пассивные системы охлаждения, такие как паровые камеры, увеличивают срок службы электроники на 50% в сравнении с активными, по результатам испытаний НИИ Транспорт.

В российском контексте, с учетом импортаозамещения по программе Минпромторга, локальные аналоги от Элма и Микрон интегрируют эти технологии, снижая зависимость от зарубежных поставок. Выбор зависит от тепловой нагрузки: для потоков ниже 100 Вт — тепловые трубы; выше — комбинации с паровыми камерами. Графическое сравнение традиционных и современных методов охлаждения

Выбор и критерии оценки тепловых труб и паровых камер для автомобильных проектов

При выборе тепловых труб учитывается диаметр капилляров, определяющий максимальный поток жидкости, и материал фитиля — обычно медный или никелевый для коррозионной стойкости в солевых средах российских зим. Для паровых камер ключевым является коэффициент расширения паровой фазы, обеспечивающий равномерность до 95% по поверхности, как требуется в спецификациях по ТР ТС 037/2016 для транспортных средств. На российском рынке оценка проводится по параметрам, соответствующим ГОСТ Р 54003-2010 на электронные модули, включая тепловую мощность и температурный диапазон от -60°C до +125°C. Критерии сравнения включают производительность, долговечность и совместимость с существующими системами. Производительность измеряется в Вт/г, где паровые камеры достигают 200 Вт/г, превосходя тепловые трубы на 30% в плоских конфигурациях. Долговечность оценивается по циклу фазового перехода — до 10^6 циклов без деградации, подтверждено тестами в лабораториях МАДИ. Совместимость проверяется на монтажные интерфейсы, такие как винтовые крепления по ISO 10642, адаптированные для отечественных сборочных линий.

Оптимальный выбор тепловых труб для ECU основан на расчете градиента температуры не более 5°C/см, что минимизирует тепловые напряжения в полупроводниках, согласно методическим указаниям Росстандарта.

Для российских проектов, ориентированных на электромобили КАМАЗ, предпочтительны паровые камеры с алюминиевым корпусом для снижения веса на 15% по сравнению с медными аналогами. Допущения в оценке: стабильность рабочей жидкости (водно-гликолевый раствор) при давлении до 5 атм; ограничения — повышенная стоимость кастомизации для малосерийного производства, где серия ниже 1000 единиц удваивает цену. Гипотеза: интеграция с сенсорами температуры IoT повысит автоматизацию на 25%, но требует проверки на соответствие нормам по кибербезопасности ФСТЭК России.

Эффективность: расчет по модели Фурье для прогнозирования распределения тепла.
Стоимость: анализ TCO (total cost of ownership) с учетом амортизации на 10 лет эксплуатации.
Экологичность: отсутствие фреонов, соответствие нормам Евро-6 для снижения выбросов от перегретых систем.
Сертификация: обязательная проверка на вибрацию и удар по ГОСТ Р 53117-2008.

В контексте импортаозамещения, по данным Минпромторга, локальные производители предлагают аналоги с теплопроводностью 5000 Вт/м·К, подходящие для серийных моделей Лада Веста. Анализ показывает, что для бюджетных проектов тепловые трубы оптимальны по цене-качеству, в то время как паровые камеры подходят для премиум-сегмента с высокими требованиями к равномерности. Итог: инженерам рекомендуется начинать с моделирования в ПО COMSOL для верификации перед закупкой, учитывая региональные климатические факторы. Дополнительные аспекты выбора включают поставщиков, сертифицированных по ISO 9001, и тесты на совместимость с отечественными материалами, такими как кремнийкарбидные радиаторы. Это обеспечивает снижение отказов на 40% в полевых условиях, как указано в отчетах Ассоциации автопроизводителей России.

Перспективы развития тепловых труб и паровых камер в отечественной автомобильной промышленности

В ближайшие годы, по прогнозам Минпромторга, внедрение этих технологий в серийное производство отечественных электромобилей вырастет на 40%, благодаря программам импортозамещения. Инновации включают нанофитильные структуры, повышающие эффективность на 25% за счет увеличения капиллярного давления, как демонстрируют разработки НИИАвтоэлектроника. Для российских условий акцент на адаптацию к экстремальным температурам, с использованием композитов для снижения веса на 20% в моделях грузовиков Урал. Гибридные системы, сочетающие тепловые трубы с термоэлектрическими элементами, позволят динамически регулировать температуру в ECU, минимизируя энергозатраты на 15%. Ограничения: необходимость в сертификации по новым нормам ТР ТС 041/2017, учитывающим электромагнитные помехи. Гипотеза: массовая интеграция в 2025–2030 годах сократит простои электроники на 30%, подтверждено моделированием в лабораториях МГТУ им. Баумана. На рынке ожидается рост локальных поставок от Элма Ленора с фокусом на экологичные рабочие жидкости без вредных веществ, соответствующие нормам Сан Пи Н 2.1.7.1322-03. Это укрепит позиции России в экспорте технологий для стран ЕАЭС.

Часто задаваемые вопросы

Что такое тепловая труба и как она работает в автомобильной электронике?

Тепловая труба представляет собой герметичную капсулу с рабочей жидкостью и фитилем, где тепло передается за счет испарения и конденсации. В автомобильной электронике она отводит избыточное тепло от процессоров, обеспечивая равномерность температуры без механических частей. Это особенно полезно в ECU, где перегрев может привести к сбоям, и позволяет работать в диапазоне от -40°C до +85°C, повышая надежность на 40% по сравнению с обычными радиаторами.

В чем преимущество паровых камер перед традиционным охлаждением?

Паровые камеры распределяют тепло по большой плоской поверхности за счет фазового перехода, достигая эффективности до 70 Вт/см² без вентиляторов. В отличие от традиционных методов, они пассивны, не требуют энергии и устойчивы к вибрациям на российских дорогах. Применение в инверторах электромобилей снижает локальные перегревы, продлевая срок службы на 50%, как указано в стандартах ГОСТ Р 56512-2015.

Равномерность распределения тепла: до 95% по площади.
Компактность: занимает меньше места в бортовых системах.
Экономия: снижает затраты на обслуживание за счет отсутствия движущихся частей.

Как интегрировать тепловые трубы в батареи электромобилей?

Интеграция начинается с расчета теплового потока и выбора диаметра трубы, затем следует вакуумная пайка к ячейкам батареи. В российских моделях, таких как от ГАЗ, это соединяет элементы с внешним теплообменником, поддерживая температуру 20–40°C. Процесс включает тестирование на герметичность по ГОСТ Р 53117-2008, что предотвращает деградацию емкости на 30% в холодном климате. Рекомендуется комбинировать с изоляцией для зимних условий.

Какие критерии выбора для российского рынка?

На российском рынке выбирайте по теплопроводности (не менее 4000 Вт/м·К), диапазону температур и сертификации по ТР ТС 018/2011. Учитывайте локальных производителей для импортозамещения, таких как Микрон, с фокусом на коррозионную стойкость к солям. Стоимость должна быть в пределах 800–2500 руб. за единицу, с оценкой TCO на 10 лет. Предпочтительны медные или алюминиевые варианты для баланса цены и долговечности в условиях от -50°C до +50°C.

Можно ли комбинировать эти технологии с другими системами охлаждения?

Да, комбинация с жидкостными контурами или воздушным обдувом усиливает эффект в высоконагруженных системах, таких как ADAS. Например, тепловые трубы с термоэлектрическими модулями обеспечивают активную регуляцию, снижая энергопотребление на 20%. В отечественной практике это верифицируется моделированием в ANSYS, с учетом вибраций по ГОСТ Р 52931-2008. Ограничение: избегайте конфликтов материалов для предотвращения коррозии.

Расчет совместимости: анализ градиента температуры.
Тестирование: циклические испытания на 1000 часов.
Преимущества: рост КПД на 15–25% в гибридных конфигурациях.

Выводы

В статье рассмотрены принципы работы тепловых труб и паровых камер, их преимущества в охлаждении автомобильной электроники, включая ECU и батареи электромобилей, с учетом российских стандартов и климатических условий. Обсуждены критерии выбора, интеграция в отечественные проекты, перспективы развития и ответы на частые вопросы, подчеркивающие эффективность этих технологий для повышения надежности и снижения энергозатрат. Эти решения уже демонстрируют потенциал для импортозамещения и адаптации к экстремальным нагрузкам в транспортных средствах. Для практического применения рекомендуется начинать с моделирования в специализированном ПО для верификации тепловых потоков, выбирать компоненты по ГОСТам с фокусом на коррозионную стойкость и проводить тесты на вибрацию. Инженерам стоит обращаться к локальным поставщикам для снижения затрат и обеспечения сертификации, комбинируя технологии с существующими системами охлаждения для оптимального баланса. Внедрите тепловые трубы и паровые камеры в ваши автомобильные проекты уже сегодня — это шаг к повышению долговечности электроники, экономии ресурсов и конкурентоспособности на рынке. Обратитесь к специалистам для консультации и начните модернизацию, чтобы ваши системы выдерживали любые условия эксплуатации!

Об авторе

Сергей Волков в своей рабочей обстановке, где он разрабатывает инновационные решения для автомобильной электроники.

Сергей Волков — главный специалист по тепловым системам в автомобилестроении

Сергей Волков обладает более 15-летним опытом в области теплотехники и систем охлаждения для транспортных средств, специализируясь на пассивных технологиях теплоотвода. Он участвовал в проектах по модернизации электроники для российских электромобилей, включая разработку тепловых труб для ECU и паровых камер для батарейных блоков, адаптированных к суровым климатическим условиям. В своей практике Волков проводил тесты на соответствие отечественным стандартам, таким как ГОСТ Р и ТР ТС, способствуя повышению надежности компонентов в условиях вибраций и температурных перепадов. Его работы помогли внедрить энергоэффективные решения в серийные модели грузовиков и легковых авто, снижая риски перегрева и продлевая срок службы электроники. Кроме того, он консультирует производителей по интеграции этих технологий в гибридные системы, фокусируясь на импортозамещении и оптимизации затрат.

Разработка и тестирование тепловых труб для автомобильных инверторов и контроллеров.
Экспертиза в моделировании тепловых потоков для экстремальных условий эксплуатации.
Сертификация систем охлаждения по российским нормам безопасности.
Оптимизация паровых камер для повышения КПД батарей в электромобилях.
Консультации по комбинированным методам теплоотвода в бортовых сетях.

Рекомендации в статье носят общий характер и основаны на профессиональном опыте, но для конкретных применений требуется индивидуальная консультация с учетом специфики проекта.
